Condensadores ANTI-armónicos

Solicitud

En los últimos años, con el rápido desarrollo de la tecnología, se han empleado en los sistemas de energía una gran cantidad de dispositivos electrónicos de potencia a gran escala, de rectificación y conversión de frecuencia. En consecuencia, la contaminación por armónicos en la red eléctrica se ha vuelto cada vez más grave. Esto ha hecho que los condensadores comunes sean susceptibles a sufrir daños. En respuesta al empeoramiento del entorno de la red eléctrica, nuestra empresa ha desarrollado condensadores resistentes a armónicos. Estos condensadores poseen una mayor capacidad para soportar corrientes y están conectados en serie con reactores para suprimir la amplificación de corriente armónica y evitar la resonancia. Además, este producto funciona como compensador de potencia reactiva.

El sistema está diseñado principalmente para situaciones en las que dispositivos no lineales, como convertidores de frecuencia, generan armónicos de orden 5, 7 y superiores, y cuando la proporción de dispositivos no lineales con respecto a la capacidad del transformador es ≤50%. En tales casos, se selecciona una tasa de reactancia típica del 6% o 7%. Las opciones de voltaje nominal para capacitores resistentes a armónicos son 450 V y 480 V, mientras que no se recomienda el uso de capacitores comunes de 450 V.

Para escenarios donde los armónicos de tercer orden y superiores son generados por motores de CC de alta potencia, equipos de rectificación y otros dispositivos no lineales, y donde la proporción de dispositivos no lineales con respecto a la capacidad del transformador es ≤50%, una tasa de reactancia típica del 13% o se elige el 14%. En este caso se seleccionan condensadores con una tensión nominal de 525 V. Está estrictamente prohibido el uso de condensadores normales de 450 V.

En los casos en los que ya existen armónicos en la red eléctrica de un usuario y no hay reactores instalados dentro del gabinete de compensación de potencia reactiva existente, se pueden usar capacitores resistentes a armónicos para reemplazar los capacitores ordinarios, siempre que la tasa de distorsión total de la corriente armónica en la red eléctrica sea ≤30%. Este reemplazo puede prolongar la vida útil de los capacitores y mejorar la efectividad de la compensación de potencia reactiva.

Características estructurales

1.La carcasa exterior está hecha de hierro galvanizado resistente a la corrosión con bordes sellados en ambos lados mediante rodadura y mordida.

2.El agente de impregnación no es tóxico.

3.Resistencia de descarga incorporada.

4. Los componentes del condensador utilizan una película de polipropileno metalizado de alta calidad y alta temperatura.

5. La densidad de corriente de los componentes está diseñada para ser 1/3 de la de los condensadores normales, lo que mejora significativamente la capacidad de resistencia a la corriente.

Principales parámetros técnicos

1.Niveles de tensión nominal (kV): 0,45, 0,48, 0,525.

2.Capacidad nominal (kvar): 15~60.

3.Desviación de capacitancia (μF): 0~+3%.

4.Factor de disipación (tanδ): ≤0,1% (a Un, 50 Hz, 20 ℃).

5. Tensión soportada entre electrodos: 2,15 Un durante 60 segundos, sin avería permanente ni descarga disruptiva.

6. Tensión soportada de la carcasa del electrodo: 2Un+2kV (o 3kV si es inferior a 3kV) durante 10 segundos, sin avería permanente ni descarga disruptiva.

7.Voltaje máximo permitido: Puede funcionar de forma continua a ≤1,1Un.

8.Corriente máxima permitida: el condensador puede funcionar continuamente a 1,5 ln; se le permite operar durante 4 horas a 2ln.

9.Dispositivo de descarga: Después de desconectar la alimentación durante 180 segundos, el voltaje del condensador cae por debajo de 50 V.

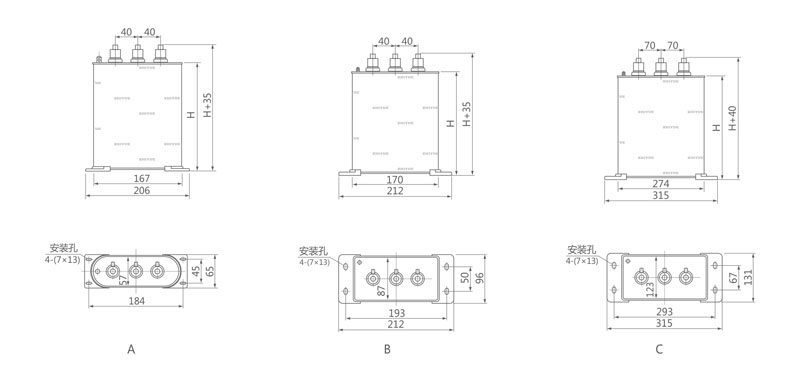

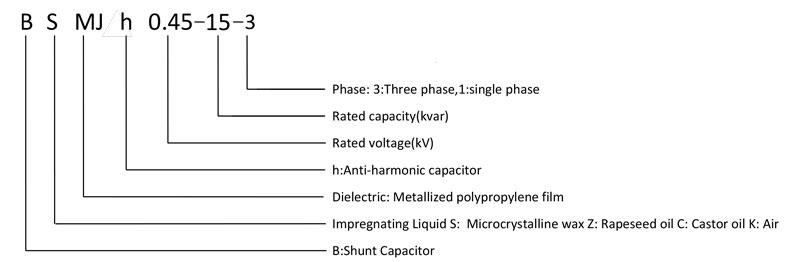

Especificación
