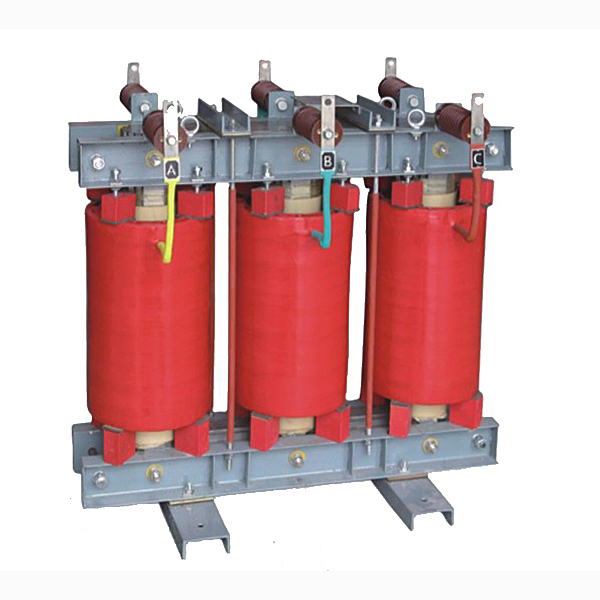

CKSC Reactor de núcleo de hierro de tipo seco

CKSC Reactor de núcleo de hierro de tipo seco

Descripción general:
1, el reactor de núcleo de hierro de tipo seco CKSC utiliza la contractura del núcleo de aire de tipo seco. El núcleo de hierro utiliza acero al silicio, las columnas con núcleo de hierro se fabrican uniformemente con el número de espacios de aire. El espacio de aire utiliza un tablero de tela de vidrio epoxi como relleno, para garantizar que el espacio no cambie a largo plazo.
2, el reactor de núcleo seco tiene la calidad de una estructura simple, tamaño pequeño, peso liviano, diseño razonable, fácil instalación y es el equipo ideal utilizado en el marco de compensación de capacitancia en interiores y dispositivos de gabinete sin contaminación electromagnética, sin contaminación por petróleo, solo con buena retardante de llama.
3, tiene la calidad de excelente rendimiento térmico, buen aislamiento, alta resistencia mecánica, buena estabilidad dinámica y térmica, sin que se produzcan grietas.
4, el grifo entre las columnas del núcleo y el cilindro de aislamiento se fija con pegamento de resina epoxi y se tensa mediante un poste de tornillo de tracción para combinar la bobina y el núcleo de hierro en uno, para fortalecer la resistencia del aislamiento del núcleo y la bobina, lo que reduce en gran medida el ruido de funcionamiento del reactor.
5. Se agregan componentes de aislamiento especiales a la bobina y el núcleo, el núcleo y la tierra para garantizar la distancia de aislamiento eléctrico.
6, el uso de un software de computadora especial asistido por un diseño de optimización, un valor de inductancia preciso y un aumento de temperatura para dejar un margen razonable para garantizar que la temperatura del núcleo del reactor sea inferior a 75 K, la temperatura de la bobina no aumente más de 65 K, al mismo tiempo para garantizar El reactor de núcleo seco es 1,35 veces la corriente nominal de frecuencia de potencia a largo plazo.

Condiciones de trabajo:
1, entorno de aplicación: exterior, interior
2, temperatura ambiente: -40°C-+45°C (según la demanda del usuario)
3,La latitud: (Según la demanda del usuario)
4, el lugar de instalación y funcionamiento: sin vibraciones severas, puede soportar el octavo terremoto
5, el lugar de instalación: sin gases nocivos, corriente, culo conductor y explosivo
6, mantener la ventilación utilizada en el interior.
7, la velocidad máxima del viento: no más de
8. Comparar la humedad: no más del 90% del promedio mensual y no más del 95% del promedio diario.

El parámetro del sistema:
1. la frecuencia del sistema
2. Corriente nominal
3. Tasas de reactancia nominal.
4. capacidad nominal
5. El estilo de instalación (horizontal/sobrecarga).
6. El entorno de uso (interior/exterior)
7. el ángulo de salida y hacia
8. La demanda especial del pedidoLas características del producto:

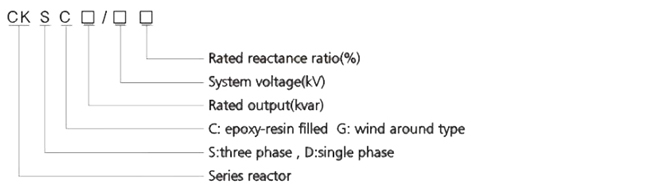

Para la especificación del tipo CKSC, sistema de 10 kv, trifásico, la relación de reactancia es del 1%

Para la especificación del tipo CKSC, sistema de 10 kv, trifásico, la relación de reactancia es del 6%

Para la especificación del tipo CKSC, sistema de 10 kv, trifásico, la relación de reactancia es del 12%
