Reactor conectado en serie de baja tensión CKSG

Reactor conectado en serie de baja tensión CKSG

Descripción general:
Este reactor conectado en serie de bajo voltaje se utiliza en dispositivos de compensación reactiva de bajo voltaje y en series conectadas con capacitores, cuando la red eléctrica de bajo voltaje tiene una gran cantidad de fuentes de armónicos, como rectificadores y desertores, que producen altos armónicos dañarán gravemente el principal. transformador y otros dispositivos eléctricos. La serie de reactores conectados con el capacitor restringirá la explosión armónica de manera efectiva, mejorará la forma de onda de voltaje y el factor de potencia del sistema, y restringirá la corriente de entrada y la operación sobre voltaje, protegiendo el capacitor de manera efectiva.

Estructura:
El reactor se divide en dos tipos trifásicos y monofásicos, ambos con núcleo de hierro y tipo seco.
1.El núcleo utiliza acero de silicio orientado en frío de baja pérdida y calidad importada, las columnas del núcleo del espacio de aire se dividen en una serie de tomates uniformes, Gap utilizó una tela de vidrio con capa de epoxi durante el intervalo para garantizar el espacio del reactor en el curso de la operación. no cambia.
2.H-bobina, cable de cobre plano C alrededor del sistema, cercano y uniforme, con una muy buena sensación de belleza, hay un mejor rendimiento térmico.
3. El núcleo del reactor y la bobina se ensamblan en uno después de un secado térmico al vacío con barniz previo que cura este proceso, el barniz de modo que la cárcel de la bobina del núcleo del reactor debido a la combinación no solo reduce significativamente el ruido de operación, niveles muy altos de Calor, para garantizar que la alta temperatura del Reactor pueda funcionar de forma segura y sin ruidos.
4.El sujetador de la parte central del reactor no utiliza material magnético para garantizar que el reactor tenga un factor de mayor calidad y baja temperatura, lo mejor para garantizar el efecto del filtro.
5. Las piezas expuestas reciben un tratamiento anticorrosión y conducen a terminales que utilizan terminales de latón.

Datos técnicos:
1.Se puede utilizar en sistemas de 400 V y 660 V.
2.Relación de reactancia: 1%, 6%, 7%, 12%, 13%, 14%, etc.
3.Nivel de aislamiento nominal: 3KV/min.
4.El aumento de temperatura valor limitado de cada parte del reactor: el núcleo de hierro no puede exceder los 85 K y la bobina no puede exceder los 95 K.
5.El ruido del reactor no puede exceder los 50 dB.
6.El reactor puede funcionar durante mucho tiempo cuando la frecuencia de trabajo y la corriente armónica no superan 1,35 veces la corriente nominal.
7.Grado de linealidad del valor de reactancia: el valor de la relación entre el valor de reactancia en 1,8 veces la corriente nominal y el valor de reactancia en corriente nominal no puede ser inferior a 0,95.
8. Para un reactor trifásico, el desequilibrio de cada valor de reactancia de dos fases no puede exceder el 3%.
9.Rango de temperatura de servicio, grado H, superior a 180 grados Celsius.

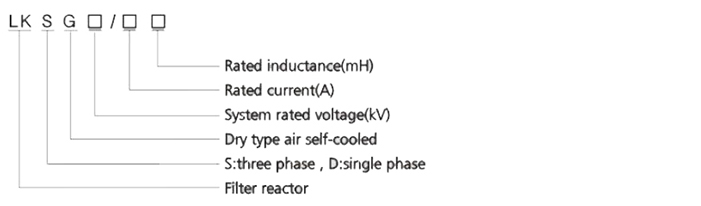

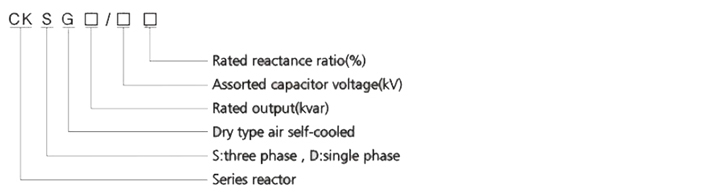

Nota: TIPO CKSG, sistema de 400 V, trifásico, relación de reactancia del 6 %, voltaje del condensador de 450 V

Nota: TIPO CKSG, sistema de 400 V, trifásico, relación de reactancia del 12 %, voltaje del condensador de 450 V

Nota: TIPO CKSG, sistema de 400 V, trifásico, relación de reactancia del 12 %, voltaje del condensador de 450 V.
Instrucciones de pedido: La relación de reactancia elegida debe estar de acuerdo con la onda armónica neta de potencia.
1. Relación de reactancia, monofásico o trifásico, tensión nominal del condensador.
2. Salida del reactor (debe coincidir con la salida del condensador)
3. Según los requisitos del cliente, podemos realizar otras especificaciones.
