Interruptor de disolución ZUKCS

Contactor de condensador de conmutación ZUKCS

Descripción general:
La marca ZHIYUE del regulador de compensación dinámica reactiva de la serie ZUKCS es un módulo de dispositivo de potencia de tipo electrónico que se puede utilizar para un corte rápido de entrada para condensadores de derivación de potencia. Su estructura eléctrica se compone principalmente de un módulo de tiristor paralelo inverso de alta potencia, un circuito de aislamiento, un circuito de activación, un circuito de sincronización, un circuito de protección y un circuito de accionamiento. Está equipado con terminales de conexión a través del interruptor de control de encendido y apagado, para controlar el voltaje lógico OV (apagado) y 12 V (encendido). El interruptor tiene las características de instalación simple, mantenimiento conveniente, velocidad de respuesta rápida, sin corriente rápida para corte de entrada, sin ruido durante el trabajo, funcionando de manera confiable y estable y con protección de falta de fase, etc. Es el dispositivo ideal para capacitor de corte de entrada Grupos utilizados para dispositivos de compensación dinámica de potencia reactiva.

Datos de la técnica principal:
1. Tensión nominal 380 V (220 V)
2. Frecuencia: 50Hz
3. Capacidad de control: Grado 380V: 1kvar a 50kvar Grado 220V: 1kvar a 15kvar.

Características de la función:
4. Voltaje a través de cero puesto, corriente a través de cero cortado, sin corriente armónica, no aparece sobrevoltaje.
5. Disminución de la disipación de energía después del encendido, no es necesario agregar una aleta de refrigeración por aire.
6. No produce armónicos, no necesita reactor de conexión en serie.
7. Coloque la señal aislada con conmutación óptica, alta protección EMC, buena capacidad de resistir perturbaciones.
8. Puede combinarse con nuestro controlador de compensación dinámica.
9. Energía incorporada, no es necesario agregar energía externa.
10. El estado de operación del interruptor tiene dos tipos: encendido y apagado. Tiene indicador de fase no junta y retraso.
11. Tiene una fuerte capacidad de protección compositiva, incluye protección de fase de voltaje de entrada del sistema, no protección conjunta, fase de voltaje de alimentación.
No juntos protección, protección contra subtensión, protección de apagado, etc.

Condiciones de trabajo:
1. Temperatura ambiente del aire: -25 ℃ a +50 ℃, la temperatura promedio no debe exceder los +30 ℃ en 24 h.
2.La humedad relativa puede alcanzar el 100% en poco tiempo a +25 ℃.
3. La altitud no debe exceder los 2000 m.
4. El lugar de instalación debe tener aire limpio, sin artículos explosivos, inflamables y peligrosos y sin gases que puedan dañar el aislamiento y erosionar los metales en cantidad suficiente, no debe haber polvo conductor, ni lluvia ni nieve.
5. No hay compañía de ondas armónicas desbordadas obvias.

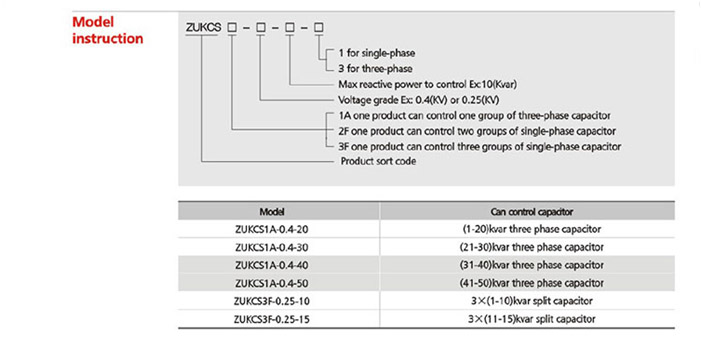

Especificación
